LIULIART.CN
您现在的位置: 中国琉璃网 >> 琉璃讲堂 >> 工艺篇 >> 正文
中国琉璃网-产品推广
窑烧玻璃溫度曲线表
作者:JUMP 文章来源:JUMP DESIGN 点击数: 更新时间:2007-12-20 19:03:12
分享本文到:




    玻璃融合烤彎好像目前比較多人玩,但不管是那一種技法,只要玩的精一樣可以創作出好的作品,為了玩玻璃藝術的朋友盡點力,參考國外一些資料,將分篇介紹融合烤彎這技法範圍內,自行繪製的相關溫度曲線表與說明,這樣可以讓喜愛玻璃藝術的朋友很快地進入這個領域。個人認為只要是窯燒玻璃的技法,其實只要一張升降溫的圖表搞懂之後就會融會貫通,我試著說明它,也讓自己更了解玻璃的物性,如有先進覺得不對的地方請多指正、有興趣的朋友一起來討論,玻璃技術不再是神秘的面紗,期待搞玻璃可以變得很自在、很生活。







    玻璃融合烤彎可分三種
1.tack fusing:玻璃黏在一起,但保持玻璃形狀,玻璃邊角變鈍。
2.full fusing:玻璃完全融合在一起,玻璃溶平
3.slumping:藉由模具或相關材料將玻璃彎曲或模鑄成形

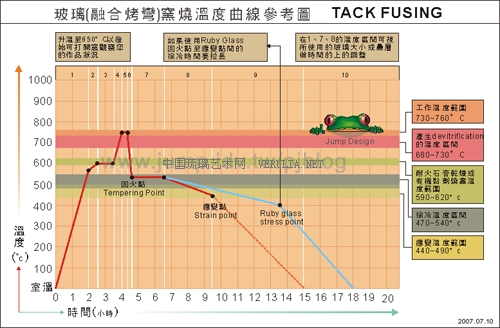

    本篇先以Tack Fusing為主來介紹,Tack Fusing的工作溫度界定約在730°c~760°c,以下的溫度曲線是以50cm×50cm 厚3mm的平板鈉玻璃來說明,溫度曲線共分10個區間,標示於圖表上方,每段溫度區間都有其本身的意義。







分段區間說明:
1.此溫度的設定由室溫緩慢上升至550°c超過回火點溫度543°c,目的是讓玻璃內外應力慢慢的達到平衡,在200°c時窯微開,消除爐內水氣。

2.再緩慢升溫至590°c~620°c

3.維持2的溫度約1小時,目的是要將有機物質(如CMC膠、膠水、白膠等水性黏膠,建議不要上太多,可能產生不必要的水痕)燒盡,避免影響玻璃。

4.為溫度急速上升段,玻璃內外應力達到平衡後,設定約30分鐘讓溫度由2.的溫度快速升至工作溫度,目的是要快速通過產生devitrification水霧的溫度區680°c~730°c,讓玻璃不至於產生devitrification。

5.工作溫度段730°c~760°c,此時玻璃間黏合,在此段的時間或溫度就看您要讓玻璃黏合的程度,當超過650°c便可開窯觀察玻璃狀況。

6.為溫度急速下升段,目的一樣是要快速通過產生devitrification水霧的溫度區680°c~730°c,至回火溫度543°c,設定的時間要短,或者在此段微開窯門協助迅速降溫。

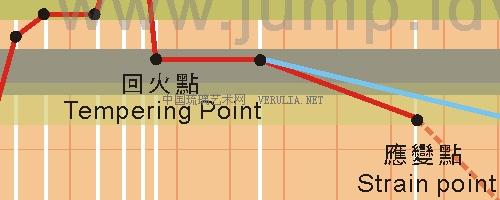

7.回火點的恆溫段,此段溫度控制個人認為是最重要的一段,因為它是影響玻璃成敗的關鍵,維持回火溫度點543°c約2小時,此時,玻璃內的的一些化學物質正在開始變化,玻璃非均勻的物質,熱傳導方向沒有規則,所以為了先消除一些玻璃中的暫時熱應力,須先在此恆溫一段時間。

8.慢冷降溫階段,在回火溫度下恒溫一定時間,當所要求消除的一定量應力被消除之後,則進入慢冷降溫階段,慢冷降溫速度的大小通常由玻璃的厚度、退火溫度的高低以及玻璃的形狀等因素決定,在慢冷階段結束時的溫度必須低於玻璃的應變點溫度。也就是說,玻璃退火慢冷階段的溫度是在回火溫度至應變溫度範圍之內,過快的慢冷卻速度,由於存在著一定的溫度梯度,因而會產生新的應力(二次應力),由溫度梯度產生的熱彈性應力鬆弛速度很大,轉變成永久的應力的趨勢也大,所以在由回火溫度開始冷卻時,此階段冷卻速度越小越好,直至慢冷結束的溫度低於玻璃的應變點溫度。因此,當玻璃慢冷到其結構完全固定以後才不會產生二次應力;反之,雖然在回火溫度下消除了應力,但一旦慢冷速度不當,或慢冷溫度高於應變點溫度,這時新產生的應力在進行快冷時就不會隨溫度梯度的消失而消失,它將作為殘留的熱應力保留在玻璃中,稱為永久應力或內應力,在慢冷階段殘留的這種永久應力,如應力值超過了玻璃本身允許的應力值,則該玻璃就有可能在冷卻裂開,也有可能在以後的加工工序或使用過程中發生裂開,玻璃回火不良引起的裂開問題,多數發生在此階段。


9.快冷溫度區間,就是由應變點溫度下降至室溫,這裡就考驗窯爐保溫的效果如何了。

10.如果您使用紅色系的玻璃,圖表曲線藍色部分,在8、9的溫度區時間要拉長,目的是紅色玻璃成份的關係,因為玻璃內在化學成份會影響徐冷溫度的速度。

    以上的說明,已清楚說明玻璃的物理變化的性質,當然溫度的設定,考量的因素很多,如玻璃大小、材質、厚薄、窯,成形方式等…,都會改變設定時間的長短,但基本升降溫曲線與該注意的重點是不變的,此表僅作參考,希望讓大家能多了解一下玻璃,這樣就可以依自己的需求設定一張自己的窯燒玻璃的溫度曲線了。

附上參考資料數據:


鉛玻璃→徐冷溫度約415°c ~490°c、應變點溫度約380°c ~445°c
鈉玻璃→徐冷溫度約470°c ~570°c、應變點溫度約412°c ~472°c
鉀玻璃→徐冷溫度約518°c ~550°c、應變點溫度約470°c ~503°c


文章录入:paulee    责任编辑:牧之
  • 上一篇文章:

  • 下一篇文章:
  • 发表评论】【加入收藏】【告诉好友】【打印此文】【关闭窗口
    网友评论:只显示最新10条,评论内容只代表网友观点!


    逸雅集作为中国琉璃网的文创平台,着力推广琉璃艺术、古董雅玩、茶道香道、花器文房、佛像禅饰、竹木铁陶等中国传统手工艺创作,期待您的支持与加入!

    逸舍工作室
    上海市长江西路685号7号楼112室
    逸方空间
    上海市长江西路685号7号楼101室


    • 周二至周日,9:30-16:30
    • 周六夜场,16:00-21:00
      (5月1日-10月31日)
    • 周一闭馆
    • 上海市长江西路685号
    博物馆官网 www.shmog.org
    博物馆微博 e.weibo.com/shmog

    上大美院玻璃工作室

    中国高校中颇具国际影响力的玻璃工作室,经常参加国际性专业展览,许多作品被各国博物馆基金会收藏。

    除研究生教学以外,工作室非常重视社会责任感。与“中国琉璃网”合作开设玻璃文化课程,每逢春、夏季开班,对全社会开放。详情查询琉璃论坛……


    【精选图文展区·热租】
    • 收藏品、艺术品网站
    • 琉璃艺术家、工作室
    • 文房、礼品、工艺品
    • 传统手艺、创意设计

    【合作·推荐】

    版权 / 友情 / 联系 / 收藏 / 博客 / 微博 / 逸雅集 © 2006-2018 LIULIART.CN 中国琉璃网 沪ICP备07012567
